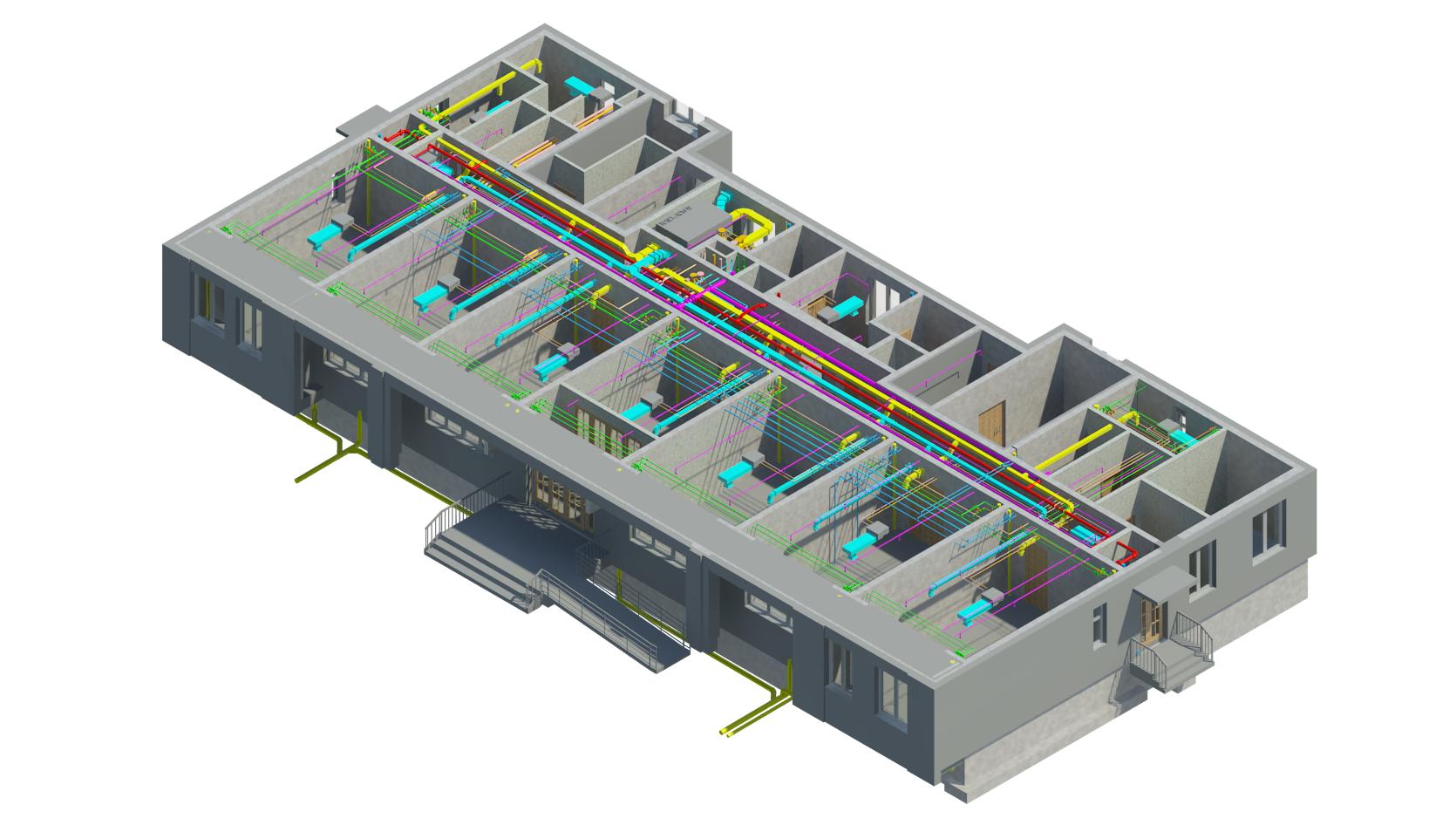

BIM施工圖應用

BIM施工圖設計的應用不僅從根本上改變了設計師目前采用的設計方式和手段，而且改變了整個設計理念，設計階段不再割裂成一個個階段，而是貫穿于整個建筑生命期。在建模模型搭建的過程中，業主、設計、施工、運營等各個行業所有相關參與者都能夠通過BIM技術緊密結合，為施工圖設計提供前所未有的廣闊平臺。

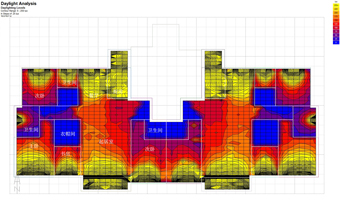

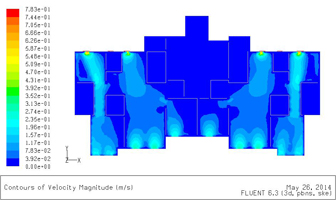

綠色建筑分析

在方案階段對建筑能耗、日照、光環境、熱環境、聲環境等方面進行物理性能模擬分析，通過直觀的分析結果優化設計方案，達到良好分析結果，實現提高建筑節能性能、提升使用空間最大舒適性的目的，最大化實現綠色建筑全生命周期的設計與運行。

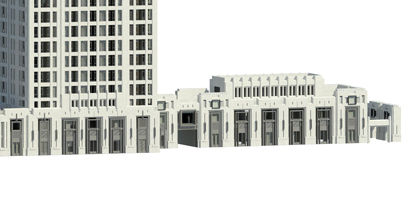

幕墻設計

應用BIM技術在建筑幕墻設計施工過程中進行輔助三維設計，不論是在深化設計、解決現場施工碰撞方案、施工協調、施工預算、深化計算等方面都能夠發揮BIM技術的價值。

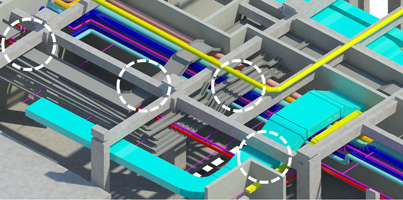

管線碰撞檢查

三維管線綜合是在BIM三維建筑設計的基礎之上對機電專業的管線與橋架進行走向優化、標高調整以及碰撞檢查。設計師可以通過三維設計軟件在計算機中搭建與實際工程1:1的建筑模型，并且通過各專業協同功能可以讓不同專業的設計師更全面的獲取相關專業的信息，更完整的獲取其他設計師的設計意圖。由于建筑信息模型的使用，可以避免傳統二維設計中不同設計師間信息傳遞的缺失與誤解，從而在設計中提前解決了許多以前只有在工地施工中才能碰到的問題，提高了設計的質量并有效保證了施工的周期控制與質量控制。

室內設計

通過精細的BIM裝飾模型輕松實現設計的可視化。利用模型中豐富、可靠的數據，從最初方案設計構件材料明細表，到詳圖設計精確的材料算量和成本預算，都能夠輕松進行。BIM技術能夠最大化的反映設計意圖，便于室內建筑師與客戶一起評估多種室內設計方案，減小溝通阻力，降低變更、返工和延誤的幾率。

園林景觀設計

顛覆二維的景觀平面展示，我們利用BIM進行景觀模擬，包括微地形變化、景觀布置、樹冠尺寸、小品設計，在這個過程中與景觀設計師逐步完成溝通與修改，并最后完成景觀透視圖。建筑方案設計階段，將建筑虛擬漫游的優勢發揮至最大，復雜的下沉廣場，錯落的景觀設計，利用三維展示配合建筑與景觀專業共同調整方案，最終實現一個完美的建筑景觀設計。

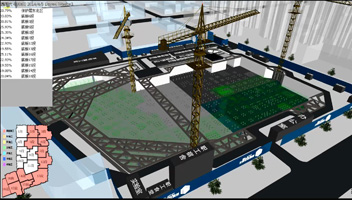

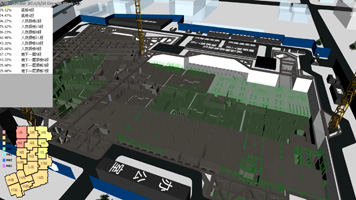

5D施工模擬

基于施工單位提供的施工計劃、施工組織及項目成本信息，進行5D施工模擬。5D施工模擬能充分展示施工現場進度，協助甲方及施工方控制項目進度，并在施工過程中對項目中人、材、機等資源做動態管控。

通過將3D場地模型與施工進度計劃向鏈接，生成5D模型，可以對施工過程和場地狀況進行5D動態模擬。在模型環境中，只需選擇施工對象并指定任意施工時間或任意時間間隔，即可根據施工進度顯示當前施工狀態。5D動態模擬形象地反映了施工過程和場地狀況，而且模擬過程是可逆的。通過查詢工程量以及勞動力、材料、機械等施工資源及與之對應的項目成本，實現對整個施工過程的動態追蹤。通過查詢施工設施名稱、類型、型號以及計劃設置時間等屬性，使場地布置與施工進度相對應，形成5D動態的現場管理。
